多路延时电子门铃

多路延时电子门铃原理详解

Electronics 10 min read

多路延时电子门铃原理详解

一、电路图与总体结构

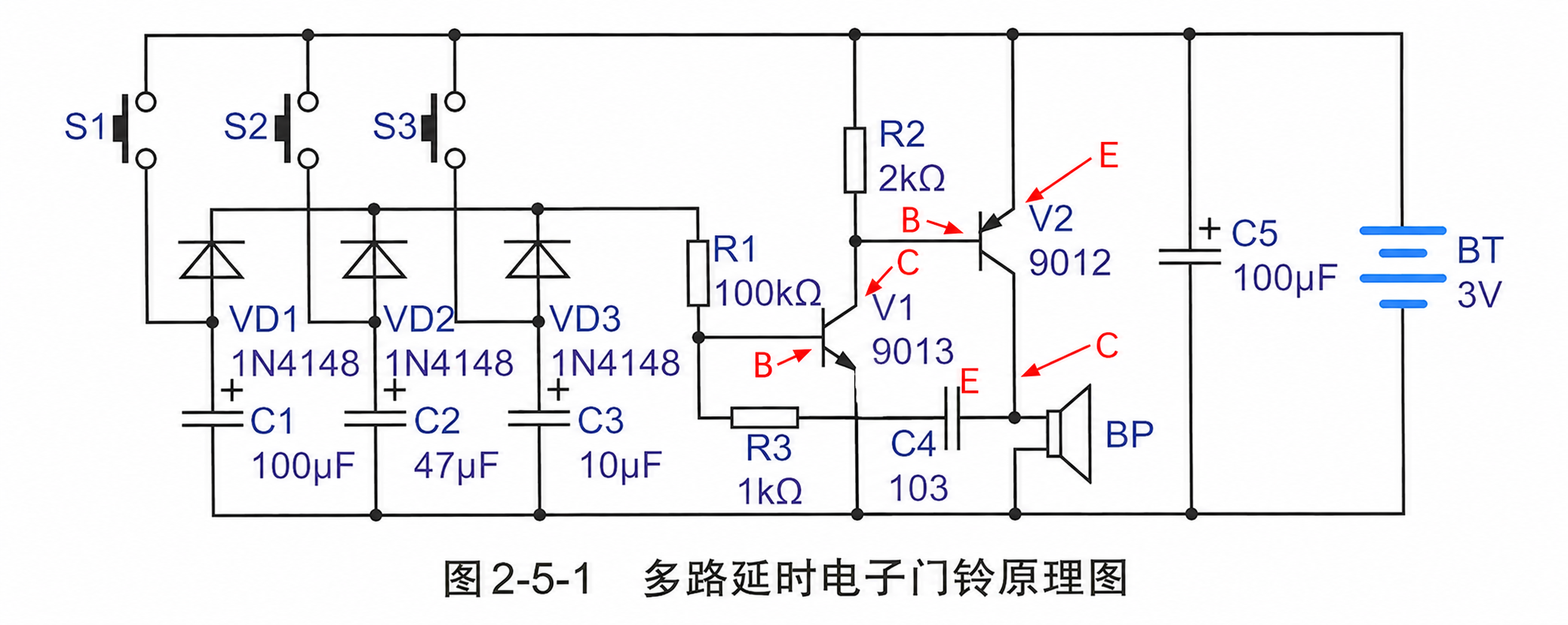

多路延时电子门铃原理图

这是一个 三档延时电子门铃：

  • 按下 S1：C1＝100μF，响铃时间最长；
  • 按下 S2：C2＝47μF，响铃时间中等；
  • 按下 S3：C3＝10μF，响铃时间最短。

松开按钮后，门铃不会立即停止，而是继续响一段时间，因此这里的 “延时” 准确说是：

断开按钮后的延时关断。

电路可以分成四部分：

  1. 按键与延时储能部分：S1～S3、C1～C3；
  2. 隔离与控制部分：VD1～VD3、R1；
  3. 音频振荡和功率驱动部分：V1、V2、R2、R3、C4；
  4. 负载与电源滤波部分：BP、C5、BT。

二、三极管各极及作用

1. V1：9013，NPN 三极管

图中的正确引脚关系是：

  • B 基极：左边，连接 R1、R3；
  • C 集电极：上边，连接 R2下端和 V2 基极；
  • E 发射极：下边，连接负极公共线。

V1主要有两个作用：

  • 检测延时电容提供的控制电压；
  • 控制V2导通，并参与音频振荡。

2. V2：9012，PNP 三极管

正确引脚关系是：

  • B 基极：左边，连接V1 集电极和R2；
  • E 发射极：上边，连接电源正极；
  • C 集电极：下边，连接BP上端和C4右端。

V2是高侧功率驱动管，负责向BP提供较大的驱动电流。

三、静止状态

没有按下任何按钮时：

  • C1、C2、C3 基本没有电压；
  • V1 基极没有足够电流；
  • V1 截止；
  • R2 把 V2 基极拉到接近电源正极；
  • V2 的基极和发射极电位接近；
  • PNP 三极管 V2 截止；
  • BP 没有电流，因此不发声。

电流状态可以简化为：

V1截止
   ↓
V2 基极被R2拉高
   ↓
V2截止
   ↓
BP不响

四、按下按钮时的工作过程

以按下 S1 为例。

1. C1快速充电

按下 S1 后，电源正极直接接到 C1 正极：

+3V → S1 → C1

C1 迅速充电到接近 3V。

同时，C1 正极电压通过 VD1、R1 送到 V1 基极：

C1正极
  ↓
VD1
  ↓
R1
  ↓
V1 基极

因此 V1 基极电压升高。

2. V1开始导通

当 V1 基极电压达到约 0.6～0.7V 时，V1 开始导通。

V1 导通后，其集电极电压下降。

V1 集电极连接着 V2 基极，因此 V2 基极也被拉低。

3. V2导通

V2 是 PNP 三极管，其发射极接电源正极。

当 V2 基极比发射极低约 0.6～0.7V 时，V2 导通。

于是产生负载电流：

电池正极
   ↓
V2 发射极
   ↓
V2 集电极
   ↓
BP
   ↓
电池负极

BP得到电流后开始发声。

五、V1、V2、C4为什么能产生声音

这里不能简单理解成 V2 一直向 BP 提供直流。

V1、V2、R1、R2、R3 和 C4 共同构成一个带有正向反馈的振荡电路。

1. 输出电压突然升高

当 V1 导通时：

  • V1 集电极下降；
  • V2 导通；
  • V2 集电极，也就是 BP 上端电压迅速升高。

这个上升沿通过 C4 和 R3 反馈到 V1 基极：

V2 集电极输出
      ↓
     C4
      ↓
     R3
      ↓
   V1 基极

输出电压上升会瞬间进一步提高 V1 基极电压，使 V1 导通得更深。

这属于正反馈或再生反馈。

2. C4逐渐充电

C4 只能传递变化的电压，不能长期传递稳定直流。

因此，刚开始输出升高时，C4 产生较强的反馈电流；随着 C4 逐渐充电，反馈电流越来越小。

当反馈减弱到一定程度时：

  • V1 导通减弱；
  • V1 集电极电压升高；
  • V2 基极被 R2 重新拉高；
  • V2 截止；
  • BP 上端电压下降。

3. 输出下降又产生反向反馈

当 V2 截止、输出电压下降时，C4 通过 R3 向 V1 基极耦合一个负向变化。

这个变化会使 V1 快速截止。

之后，延时电容又通过 VD、R1 逐渐向 V1 基极提供电流，V1 再次达到导通条件。

于是形成循环：

V1导通
  ↓
V2导通
  ↓
BP电压升高
  ↓
C4正向反馈
  ↓
C4逐渐充电
  ↓
V1转为截止
  ↓
V2截止
  ↓
BP电压下降
  ↓
C4产生反向反馈
  ↓
V1重新等待触发

这个过程每秒重复数百到上千次，BP 就会发出音调。

六、R1、R3、C4分别做什么

1. R1：100 kΩ

R1 有三项作用：

  • 限制延时电容流入 V1 基极的电流；
  • 为振荡电路提供基础偏置；
  • 与 C1、C2、C3 共同决定响铃持续时间。

延时电容越大，维持 V1 振荡所需偏置的时间越长。

2. R3：1 kΩ

注意图中 R3 右侧导线虽然与 V1 发射极竖线交叉，但 交叉处没有连接点，因此不是连接到发射极。

R3 实际连接关系是：

V1 基极 → R3 → C4 → V2 集电极

R3 的主要作用是：

  • 限制 C4 向 V1 基极瞬间反馈的电流；
  • 防止基极受到过大的正、负脉冲；
  • 调整振荡翻转速度；
  • 提高振荡稳定性。

3. C4：103

“103” 表示：

10 × 10³ pF = 10,000 pF = 10 nF = 0.01 μF

C4 是振荡反馈电容。

它负责把 V2 集电极的电压变化反馈给 V1 基极，使电路不断导通、截止。

振荡频率主要受下面这些参数影响：

  • R1；
  • R3；
  • C4；
  • V1、V2 的导通阈值；
  • BP 的阻抗。

可以粗略理解为：

f ∝ 1 / (R × C4)

由于：

R1 × C4 = 100 kΩ × 10 nF = 1 ms

因此振荡频率大致处于可听频率范围，但该电路不是精密振荡器，不能仅用一个简单 RC 公式得到准确频率。

七、松开按钮后为什么还能继续响

松开 S1 以后，电源与 C1 断开，但 C1 已经储存了电荷。

C1 继续通过以下路径放电：

C1正极
  ↓
VD1
  ↓
R1
  ↓
V1 基极及振荡电路
  ↓
电源负极

因此 V1 仍然能得到基极偏置，振荡继续，BP 继续发声。

随着 C1 不断放电，其电压逐渐下降。

当电压下降到不能让 V1 正常触发振荡时：

  • V1 停止振荡；
  • V1 截止；
  • R2 把 V2 基极拉高；
  • V2 截止；
  • BP 停止发声。

所以门铃是逐渐到达停止条件，而不是按钮一松开就立即停止。

八、三档时间为什么不同

三个电容分别为：

按键延时电容相对持续时间
S1C1＝100 μF最长
S2C2＝47 μF中等
S3C3＝10 μF最短

如果其他条件相同，持续时间大致和电容量成正比：

t1 : t2 : t3 ≈ 100 : 47 : 10

也就是：

t1 : t2 : t3 ≈ 10 : 4.7 : 1

按简单 RC 估算：

τ = R1 × C

则：

τ1 = 100 kΩ × 100 μF = 10 s
τ2 = 100 kΩ × 47 μF = 4.7 s
τ3 = 100 kΩ × 10 μF = 1 s

但这三个值只是 RC 时间常数，不是准确响铃时间。实际时间还受到以下因素影响：

  • 二极管压降；
  • V1 基极—发射极压降；
  • 振荡电流；
  • 电容漏电；
  • 电池电压；
  • 三极管放大倍数；
  • BP负载特性。

因此实际响铃时间可能与10秒、4.7秒、1秒有明显差异，但长短顺序不会改变。

九、VD1～VD3为什么不能省略

三个二极管的主要作用是 相互隔离三个延时电容。

假设没有 VD1～VD3，当按下 S1 时，C1 可能通过公共控制线路给 C2 和 C3 充电，导致：

  • 三个电容互相影响；
  • 按 S1 后 C2、C3 也储存电荷；
  • 延时时间失控；
  • 不同按键的时间档位无法区分。

加入二极管后，电流主要只能由被选中的电容流向 R1 控制端，三个电容不会明显互相倒灌。

它们相当于一个二极管 “或” 电路：

C1 ─VD1─┐
C2 ─VD2─┼─→ R1 → V1 基极
C3 ─VD3─┘

任意一个电容有电压，都可以驱动后级，但不会轻易反向给其他电容充电。

十、R2的作用

R2＝2kΩ 连接在电源正极与 V2 基极之间，同时连接 V1 集电极。

它有两个作用：

V1截止时

R2 把 V2 基极拉到接近 +3V：

V2 基极≈V2 发射极

所以 V2 可靠截止。

V1导通时

V1 通过集电极把 V2 基极拉低，产生 V2 基极电流。

同时 R2 限制这一路电流，避免 V1、V2 基极电流过大。

十一、C5的作用

C5＝100μF 跨接在 3V 电源两端，是电源滤波和储能电容。

BP 工作时，电流是脉冲变化的。如果只靠电池供电，电源线上可能出现明显波动。

C5 可以：

  • 在 V2 导通瞬间提供部分脉冲电流；
  • 减小 3V 电源电压下降；
  • 防止振荡频率不稳定；
  • 减少电源线上的杂波；
  • 避免电路出现断续、杂音或误振荡。

十二、完整工作周期

以 S2 为例，完整过程如下。

第1阶段：静止

  • C2无电；
  • V1截止；
  • V2截止；
  • BP不响。

第2阶段：按下S2

  • C2迅速充电；
  • C2通过VD2、R1向V1 基极供电；
  • V1开始导通。

第3阶段：V2被打开

  • V1 集电极电压下降；
  • V2 基极被拉低；
  • V2导通；
  • BP获得电流。

第4阶段：产生音频振荡

  • V2输出变化通过C4、R3反馈到V1 基极；
  • V1、V2交替导通和截止；
  • BP获得脉冲电流并发声。

第5阶段：松开S2

  • C2停止从电池充电；
  • C2继续通过VD2、R1向振荡电路供电；
  • BP继续响。

第6阶段：C2电压逐渐下降

  • V1 基极偏置逐渐减小；
  • 振荡幅度可能减弱；
  • 最终无法满足振荡条件。

第7阶段：停止

  • V1截止；
  • R2把V2 基极拉高；
  • V2截止；
  • BP停止发声。

最终信号关系

按下S1/S2/S3
       ↓
对应电容快速充电
       ↓
通过二极管和R1驱动V1
       ↓
V1拉低V2 基极
       ↓
V2驱动BP
       ↓
C4、R3产生振荡反馈
       ↓
BP发声
       ↓
松开按钮后电容缓慢放电
       ↓
电容电压低于振荡维持条件
       ↓
V1、V2截止，BP停止

这个电路的核心是：

C1～C3决定响多久，R1、R2、R3、C4与V1、V2决定如何振荡发声，V2负责驱动BP。

-
