声控 LED 闪烁灯原理详解

一、电路图与总体结构

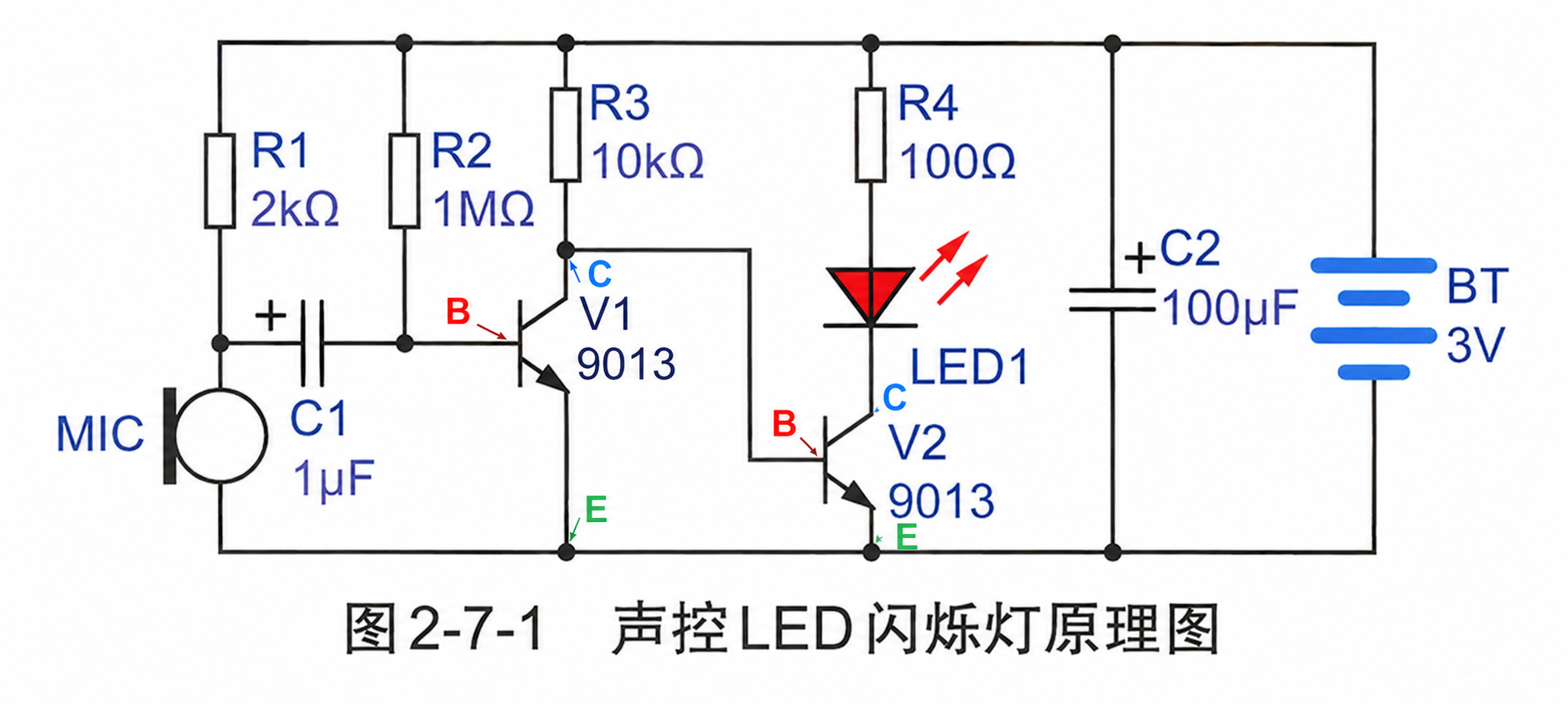

声控 LED 闪烁灯原理图

这是一个 声音触发型 LED 闪烁电路：

MIC 将声音转换为微弱的交流电信号；
V1 对声音信号进行放大并反相；
V2 作为 LED 的开关驱动管；
有较强声音时，V1 短暂截止，V2 导通，LED 闪亮；
声音消失后，V1 恢复导通，V2 截止，LED 熄灭。

电路性质

该电路不是严格意义上的自激振荡器。LED 通常是跟随声音中的瞬态脉冲或响度变化闪烁。

二、各元件的作用

1. MIC：驻极体话筒

MIC 把声音转换成微弱的交流电压。

驻极体话筒内部通常含有一个场效应管，需要直流偏置才能工作，因此不能把它当作完全无源的普通麦克风。

2. R1：话筒偏置电阻

R1 为 MIC 提供工作电流：

I_{MIC}\approx \frac{V_{CC}-V_{MIC}}{R_1}

电源为 3 V，R1 为 2 kΩ。若话筒工作电压约为 1.5 V，则话筒电流大致为：

I_{MIC}\approx \frac{3-1.5}{2000}=0.75\text{ mA}

声音出现时，话筒内部电流会发生微小变化，从而使 MIC 上端电压产生交流波动。

3. C1：声音信号耦合电容

C1 的作用是：

隔离 MIC 端与 V1 基极端的直流电压；
让声音产生的交流变化传递到 V1 基极；
在声音发生突变时，使 V1 基极电压出现瞬时升高或降低。

C1 左端标有 “+”，是因为 MIC 一侧的直流电位通常高于 V1 基极一侧。

它不能让稳定的直流电压长期通过，只能把 MIC 电压的变化传递过去。

4. R2：V1 基极偏置电阻

R2 从电源正极连接到 V1 基极，使 V1 在没有声音时获得一个很小的基极电流：

I_{B1}\approx \frac{3-0.7}{1\text{ M}\Omega}

I_{B1}\approx 2.3\ \mu\text{A}

虽然只有几微安，但 9013 的电流放大倍数通常较大，足以让 V1 产生约几十到几百微安的集电极电流。

静态状态

R2 决定了电路的静态工作状态：无声音时，V1 默认处于导通状态。

5. V1：声音检测、放大和反相级

V1 是 NPN 三极管：

B（基极）：接 R2 和 C1；
C（集电极）：接 R3 和 V2 基极；
E（发射极）：接电源负极。

V1 采用共发射极形式，具有两个主要作用：

放大 MIC 送来的微弱声音信号；
对信号进行反相。

也就是说：

V1 基极电压升高，V1 导通增强，集电极电压下降；
V1 基极电压降低，V1 导通减弱，集电极电压升高。

这个集电极电压直接控制 V2。

6. R3：V1 集电极负载兼 V2 基极限流电阻

R3 连接在电源正极和 V1 集电极之间，主要作用是：

作为 V1 的集电极负载；
当 V1 截止时，将 V1 集电极节点拉高；
限制流入 V2 基极的电流。

当 V1 截止、V2 导通时，电流路径为：

+3 V → R3 → V2 的 B-E 结 → 电源负极

V2 基极电流约为：

I_{B2}\approx \frac{3-0.7}{10\text{ k}\Omega}

I_{B2}\approx 0.23\text{ mA}

这股基极电流使 V2 导通。

7. V2：LED 开关驱动级

V2 也是 NPN 三极管：

B（基极）：由 V1 集电极控制；
C（集电极）：接 LED 负端；
E（发射极）：接电源负极。

V2 相当于一个低端开关：

V2 基极有电流时，V2 导通，LED 电流流向电源负极；
V2 基极没有足够电流时，V2 截止，LED 熄灭。

8. R4：LED 限流电阻

R4 限制 LED 电流，防止 LED 和 V2 因电流过大而损坏。

LED 亮起时，电流路径为：

+3 V → R4 → LED1 → V2 的 C-E 通道 → 电源负极

LED 电流近似为：

I_{LED}\approx \frac{V_{CC}-V_F-V_{CE(sat)}}{R4}

假设：

红色 LED 压降 $V_F\approx 2.0\text{ V}$ ；
V2 饱和压降 $V_{CE(sat)}\approx 0.1\text{ V}$ 。

则：

I_{LED}\approx \frac{3-2.0-0.1}{100}=9\text{ mA}

因此，LED 工作电流大约为几毫安到 9 mA。

如果采用蓝色或白色 LED，其正向压降可能接近 3 V。在 3 V 电源下，亮度可能较低，甚至不能可靠点亮。

9. C2：电源滤波电容

C2 并联在 3 V 电源两端，主要用于：

滤除电源噪声；
在 LED 突然导通时提供瞬时电流；
减少 LED 电流变化对 MIC 和 V1 的干扰；
防止电路因电源波动而误触发。

C2 并不直接决定 LED 的闪烁时间，它主要是电源去耦和储能电容。

三、无声音时的工作状态

没有声音时，MIC 输出基本稳定，C1 没有明显交流信号通过。

第一步：V1 获得基极偏置

电流路径为：

+3 V → R2 → V1 的 B-E 结 → 电源负极

V1 基极电压约为：

V_{B1}\approx 0.6\sim 0.7\text{ V}

因此 V1 导通。

第二步：V1 把集电极电压拉低

V1 导通后，形成电流路径：

+3 V → R3 → V1 的 C-E 通道 → 电源负极

V1 集电极，也就是 V2 基极节点，被拉到较低电压。

如果该节点低于约 0.6 V，V2 的 B-E 结就不能获得足够的正向电压。

第三步：V2 截止，LED 熄灭

由于 V2 没有足够的基极电流，V2 截止，LED 回路没有形成完整电流路径，因此 LED 熄灭。

静态状态可以表示为：

\boxed{V1\text{ 导通},\quad V2\text{ 截止},\quad LED\text{ 熄灭}}

四、声音到来时为什么 LED 会亮

声音使 MIC 上端电压上下波动。经 C1 耦合后，V1 基极也会产生交流变化。

声音信号有正、负两个方向，但其中对点亮 LED 最关键的是：

使 V1 基极电压瞬间下降的负向脉冲。

阶段 1：MIC 产生负向电压变化

例如拍手时，MIC 上端电压突然下降。

C1 两端电压不能瞬间突变，因此 MIC 端的下降会耦合到 V1 基极，使 V1 基极电压也瞬间下降。

假设原来：

V_{B1}\approx 0.7\text{ V}

声音脉冲使基极下降到：

V_{B1}<0.6\text{ V}

V1 基极电流便会明显减小。

阶段 2：V1 由导通转为截止或弱导通

当 V1 基极电压降低时：

I_{B1}\downarrow

于是：

I_{C1}\downarrow

V1 不再能够把集电极节点牢牢拉到低电平。

阶段 3：R3 将 V1 集电极拉高

V1 截止后，R3 中的电流不能再经过 V1 流向电源负极，于是 V1 集电极电压上升。

此节点同时连接 V2 基极，因此：

V_{B2}\uparrow

当 V2 基极电压达到约 0.6～0.7 V 时，V2 开始导通。

V2 基极不会真的升到 3 V，因为 V2 的 B-E 结会像二极管一样，把基极电压钳位在约 0.7 V。

阶段 4：V2 导通，LED 亮起

V2 导通后，LED 回路形成：

+3 V → R4 → LED1 → V2 → 电源负极

于是 LED 发光。

声音触发瞬间的状态是：

\boxed{V1\text{ 截止},\quad V2\text{ 导通},\quad LED\text{ 点亮}}

五、为什么声音过后 LED 会熄灭

声音产生的基极负向脉冲不会永久存在。

当 MIC 输出恢复后，R2 继续从电源向 V1 基极提供电流：

+3 V → R2 → V1 基极

于是 V1 基极电压重新上升。

阶段 1：V1 恢复导通

当 V1 基极重新达到约 0.6～0.7 V 时，V1 再次导通。

阶段 2：V1 集电极被拉低

V1 恢复导通后，再次形成：

+3 V → R3 → V1 → 电源负极

V1 把 V2 基极节点拉低。

阶段 3：V2 截止

V2 的基极电流被 V1 旁路到电源负极，V2 失去驱动，因此截止。

阶段 4：LED 熄灭

V2 截止后，LED 回路断开，LED 熄灭。

恢复后的状态重新变成：

\boxed{V1\text{ 导通},\quad V2\text{ 截止},\quad LED\text{ 熄灭}}

六、完整工作周期

无声音
  ↓
R2 使 V1 导通
  ↓
V1 集电极为低电平
  ↓
V2 截止
  ↓
LED 熄灭
  ↓
声音使 MIC 产生负向脉冲
  ↓
C1 把负向脉冲耦合到 V1 基极
  ↓
V1 截止或导通减弱
  ↓
R3 将 V1 集电极和 V2 基极拉高
  ↓
V2 导通
  ↓
LED 点亮
  ↓
声音脉冲结束
  ↓
R2 使 V1 基极恢复
  ↓
V1 重新导通
  ↓
V2 基极被拉低
  ↓
V2 截止
  ↓
LED 熄灭

七、为什么 V1 截止后，V2 才导通

V1 集电极和 V2 基极是同一个节点。V1 和 R3 构成一个反相器：

V1 状态	V1 集电极电压	V2 状态	LED 状态
V1 导通	低	截止	熄灭
V1 截止	高	导通	点亮

所以 V1 与 V2 之间是反相关系：

V1\text{ 导通}\Rightarrow V2\text{ 截止}

V1\text{ 截止}\Rightarrow V2\text{ 导通}

八、V2 为什么会再次截止

LED 点亮以后，并不是 LED 或 V2 主动让自己截止，而是 V1 恢复导通造成的。

恢复过程如下：

声音产生的瞬时负向脉冲结束；
R2 重新向 V1 基极提供电流；
V1 基极电压回升到约 0.7 V；
V1 恢复导通；
V1 通过 C-E 通道把 V2 基极节点拉低；
V2 的 B-E 电压低于导通门槛；
V2 基极电流消失；
V2 截止，LED 熄灭。

核心原因是：

\boxed{\text{V1 恢复导通后，将 V2 基极电流旁路到了电源负极}}

九、并不是所有声音半波都会点亮 LED

MIC 输出是交流信号：

一个方向会使 V1 基极电压下降；
另一个方向会使 V1 基极电压升高。

当 V1 基极升高时，V1 只会导通得更强，集电极电压更低，因此 V2 仍然截止。

只有能够使 V1 基极电压明显下降的那部分信号，才容易触发 LED：

\text{MIC 负向变化} \rightarrow V1\text{ 截止} \rightarrow V2\text{ 导通} \rightarrow LED\text{ 点亮}

因此，这个电路同时具有一定的半波检波效果。

十、这个电路的一些实际缺点

1. 灵敏度一致性较差

V1 的静态工作点严重依赖 9013 的电流放大倍数。不同 9013 的放大倍数差异较大，可能出现：

有的管子非常灵敏；
有的管子很难触发；
有的管子使 LED 常亮；
有的管子使 LED 完全不亮。

2. 没有灵敏度调节

R2 固定为 1 MΩ，不能方便地调节声音触发阈值。

实际设计中，可以将 R2 的一部分替换为电位器。

3. LED 闪亮时间较短

电路没有专门的单稳态延时部分。LED 闪亮时间主要取决于：

声音波形；
C1 的充放电；
V1 输入特性；
R2 的偏置恢复过程。

所以拍手时，LED 可能只产生很短的闪光，而不会保持点亮几秒。

4. 容易受电源和环境噪声影响

MIC 信号很微弱，布线过长或电源滤波不好时，可能受到：

50 Hz 工频干扰；
电源纹波；
LED 开关电流；
手接近电路产生的感应信号。

C2 能够缓解电源干扰，但不能完全解决所有误触发问题。

十一、最核心的逻辑关系

这个电路可以看成三级过程：

\boxed{\text{声音}\rightarrow \text{V1 导通状态变化}\rightarrow \text{V2 控制 LED}}

具体逻辑为：

\boxed{ \text{声音负脉冲} \rightarrow V1\text{ 截止} \rightarrow V2\text{ 导通} \rightarrow LED\text{ 点亮} }

声音结束后：

\boxed{ R2\text{ 使 V1 恢复导通} \rightarrow V2\text{ 截止} \rightarrow LED\text{ 熄灭} }

因此，V1 不是直接驱动 LED，而是先控制 V2；V1 和 V2 组成了一个两级反相、带电流放大的声音开关。
