简单变调电子门铃

Electronics Jul 4, 2026 10 min read

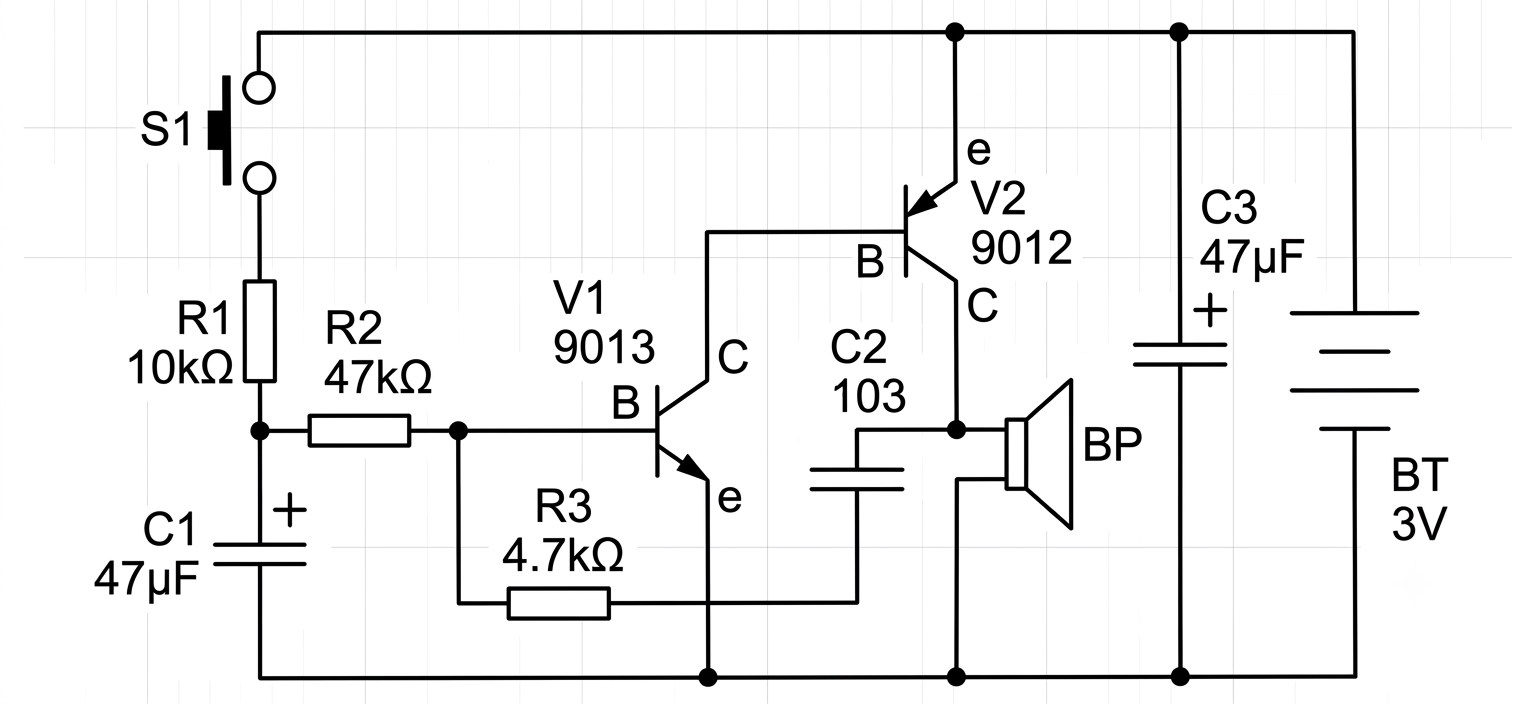

简单变调电子门铃原理图

本技术文档基于经典 “互补型自激多谐振荡器” 在简单变调电子门铃中的实际应用，深入解析其电路组成、动态工作原理、关键元器件分工，并针对面包板实验中常见的 “停振”、“警报声” 等硬件问题提供系统的排查与调校解决方案。

---

一、 电路图与元器件分工

参考标准变调电子门铃原理图，各核心元器件在电路中的主导分工如下：

元件代号	标称参数	元件类型	在电路中的核心角色与核心功能
BT / 电源	3V (两节干电池)	直流电源	为整个系统提供低内阻、高瞬间放电电流的能量源。
S1	-	点动开关	门铃触发按钮，按下时接通电源，松开时切断外部供电。
V1 (9013)	-	NPN三极管	振荡器下管，与 V2 组成互补式高增益正反馈开关网络。
V2 (9012)	-	PNP三极管	振荡器上管，大电流驱动级，直接控制流过扬声器的电流。
C2	103 ($0.01\mu\text{F}$)	瓷片电容	定音/反馈电容。决定电路的基础音调（基准频率）。
R3	$4.7\text{ k}\Omega$	固定电阻	限制反馈电流，协同 $C_2$ 控制三极管的导通与截止阈值。
C1	$47\mu\text{F}$	电解电容	储能/变调电容。松开 S1 后充当临时电池，决定余音和变调。
R2	$47\text{ k}\Omega$	固定电阻	限流/隔离电阻。限制 $C_1$ 向 $V_1$ 基极送电的速度，形成水管效应。
R1	$10\text{ k}\Omega$	固定电阻	保护电阻，限制充电电流并参与构建上电初期的RC常数。
BP	$8\Omega$ 左右	扬声器/喇叭	电路负载，将高频振荡的电动势方波转化为机械振动发声。
C3	$47\mu\text{F}$	电解电容	电源滤波电容，稳定电压轨，缓冲振荡带来的瞬间大电流。

---

二、 电路核心工作原理

该电路的电学本质是 利用电容两端电压不能突变的特性（电荷泵效应），引发双管连锁反应进行方波振荡。

其完整工作周期可划分为以下四个动态阶段：

1. 按下开关（上电起振）

按下 $S1$ 后，电源通过 $R_1$ 极速充满 $C_1$（使其维持在约 3V 高电位），同时电流经 $R_2$ 注入 $V_1$ 的基极（b）。$V_1$ 开始导通，拉低其集电极电位，进而驱动 PNP 管 $V_2$ 开始导通，电流开始涌入喇叭 $BP$。

2. 雪崩式饱和（清脆发声）

在 $V_2$ 导通瞬间，其集电极电位由 0V 飙升至接近 3V。这一剧烈的正电压跳变通过反馈电容 $C_2$ 和 $R_3$ 瞬间打通 $V_1$ 的基极，形成极强的 正反馈。两只三极管在微秒（$\mu\text{s}$）级别内同时进入 极度饱和导通状态，如同开关完全闭合，喇叭流过大电流。

3. 雪崩式截止（动态压制）

随着持续导通，$C_2$ 内部电荷充满，正反馈附加电流消失，$V_1$ 退出饱和。

• 退出饱和：失去这股强电流后，$V_1$ 瞬间从 “极度饱和” 退回到了 “刚好导通” 的状态。因为 $V_1$ 导通程度减弱，它的集电极电位开始轻微上升。
• 连锁反应（关键点）：$V_1$ 集电极电位上升，导致 $V_2$ 的基极电位也跟着上升。因为 $V_2$ 是 PNP 管，基极上升意味着 $V_2$ 开始趋于截止，它的集电极电压立刻从 3V 向下暴跌。
• 反向抽走电流（导致截止的最后一击）：当 $V_2$ 集电极电压暴跌时，因为电容 $C_2$ 两端的电压不能突变，它相当于变成了一个 “左正右负” 的电池。现在右边电压暴跌，左边（也就是连接 $V_1$ 基极的那一端）的电位会被瞬间拉低到负电位（甚至低于 0V）！

导致 $V_2$ 趋于关闭，$V_2$ 集电极电压瞬间向 0V 暴跌。 此时，由于 $C_2$ 两端压差（右正左负 2.3V）来不及突变，当右端被拉低到 0V 时，左端（连接 $V_1$ 基极侧）被迫下坠至 $-2.3\text{V}$ 的负电位。 尽管左侧有 $C_1$ 和电源试图通过 $R_1 \rightarrow R_2$ 路径输送电流，但由于 $R_2$（$47\text{ k}\Omega$）阻值远大于右侧抽水路径（$4.7\text{ k}\Omega$），送入的微弱电流（约 $50\mu\text{A}$）瞬间被 $-2.3\text{V}$ 的深谷黑洞吞噬。$V_1$ 基极电压跌破 0.6V 阈值，两管瞬间同时完全截止。

4. 充电复活（周而复始）

两管截止后，电路全线断开。此时 $C_2$ 内部的负电荷开始通过 $R_3 \rightarrow 喇叭 \rightarrow 地$ 缓慢放电。当 $C_2$ 负电位被填平后，来自左侧（电源或 $C_1$）的电流通过 $R_2$ 重新将 $V_1$ 基极电位垫高至 $+0.6\text{V}$。电路再次触发阶段 1，如此循环形成高频自激振荡。

变调（叮咚）的物理本质：

• 按住开关时： 电源电流充足，$V_1$ 截止后能被快速“拉回” 0.6V，振荡频率高且稳定，发出高亢的“叮”声。

• 松开开关后： 电源切断，唯一能量源 $C_1$ 独自放电，其自身两端电压不断降低。由于电压变低，每次将 $V_1$ 基极从负电位“拉回” 0.6V 耗费的时间越来越长（振荡周期 $T$ 变长），导致振荡频率 $f$ 连续滑落。在听觉上表现为声音变粗、变低沉，完美实现了“叮～～咚～～”的变调余音。

---

三、改变元件参数会产生什么效果

C1增大

例如 47μF 改成 100μF：

• 音调变化更慢；
• 松开后的尾音更长；
• 启动可能稍慢。

C1减小

例如 47μF 改成 22μF：

• 变调速度加快；
• 尾音缩短。

R1增大

例如 10kΩ 改成 22kΩ：

• C1充电更慢；
• 升调过程延长；
• 启动延迟增加。

R1减小

• 升调更快；
• 按下后更快进入高音。

C2增大

例如 103 改成 223，即 22nF：

• 振荡周期变长；
• 音调降低。

C2减小

例如 103 改成 472，即 4.7nF：

• 振荡频率升高；
• 声音更尖。

R2增大

• V1基极充电恢复变慢；
• 频率通常降低；
• 过大可能不起振或声音很小。

R2减小

• 基极偏置增强；
• 频率通常升高；
• 过小可能导致V1、V2持续导通，振荡停止；
• BP及V2电流也可能过大。

R3的影响

R3主要控制C2反馈到V1基极的电流。

R3太大：

• 正反馈太弱；
• 波形边沿变慢；
• 可能无法可靠起振。

R3太小：

• 反馈电流过大；
• 三极管冲击电流增加；
• 声音可能失真；
• V1基极可能承受较大的反向脉冲。

所以 R3 不仅影响音调，也关系到振荡稳定性。

四、 实验常见故障分析与解决方法

在面包板实验中（特别是引入 3.3V 稳压电源或元器件参数有微调时），极易出现以下硬件硬伤。

问题 1：按住开关后，铃声响一下（或发出几声滑音）后突然终止停振

🔴 原因分析一：外部供电电流受限（电源塌陷）

互补管在饱和导通瞬间，等效于对地短路，瞬间索取的索取电流高达 $I = \frac{3.3\text{V}}{8\Omega} \approx 410\text{ mA}$。如果使用单片机 3.3V 引脚、CH340 模块或面包板小功率稳压块供电（限流通常在 $50\text{mA} \sim 150\text{mA}$），电源会触发过流保护或电压发生灾难性跌落。上电初几周期靠滤波电容 $C_3$ 强撑，电容电量耗尽后总电压塌陷，电路彻底死锁停振。

🔴 原因分析二：直流偏置过强，三极管“拔不出来”

如果你使用的电源电压较高（如 3.3V 甚至 5V），或者 $R_2$ 阻值偏小、三极管 $V_1$ 放大倍数（$\beta$）过大。按下开关时，左侧路径送入基极的直流电流太强，直接填平了 $C_2$ 突变产生的负电位深谷。导致 $V_1$ 基极电压从未跌破过 0.6V。电路无法进入截止阶段，两管死死卡在“完全导通”的直流状态。

🛠️ 对应解决方法：

1. 更换低内阻高电流电源（首选）： 放弃单片机/电子模块供电，改装两节干电池（AA或AAA）串联（约3V）。干电池瞬间放电电流可达 1A 以上，能完美支撑振荡不塌陷。
2. 增大限流电阻 $R_2$： 将 $R_2$ 从 $47\text{ k}\Omega$ 提升至 $100\text{ k}\Omega \sim 220\text{ k}\Omega$。这能有效阻断左侧过强的供电，给右侧 $C_2$ 留出充足的抽水截止空间。
3. 增加负载阻抗（串联电阻）： 在 $V_2$ 集电极与喇叭之间串联一个 $10\Omega \sim 47\Omega$ 的小电阻。在音量微幅减小的代价下，能极大地压低瞬时峰值电流，防止拉垮弱电流电源。

---

问题 2：喇叭声音刺耳、具有侵略性，听起来不像门铃，很像“防空警报”

🔴 原因分析：

自激振荡产生的原始波形是带有丰富高频奇次谐波的 方波。由于你使用的反馈电容 $C_2$ 较小（103），充放电极快，导致其一秒钟内开关切换上千次。高基础频率 + 尖锐的方波 = 警报哨叫声。加之电源充放电时基极电流的大范围剧烈波动，便模拟出了防空警报器特有的连续滑音。

🛠️ 对应解决方法：

要将 “警报” 驯化为 “温和的门铃”，必须 压低基础频率 并 平滑余音过渡：

1. 调大定音电容 $C_2$（降低基础音调）： 将 $C_2$ 换成 104 ($0.1\mu\text{F}$)。充放电变慢，声音会瞬间脱离尖锐啸叫，跌入低沉、饱满的 “咚” 音区间。
2. 增大延时网络（减慢滑音速度）： 将变调电容 $C_1$ 增大至 $100\mu\text{F} \sim 220\mu\text{F}$，配合上述换大的 $R_2$。这能极大地延长松手后的放电时间，让高音向低音的跌落过程慢下来，从而形成优雅的 “叮~~~~咚~~~~” 长尾音。
3. 滤除高频谐波（磨平声音棱角）： 在扬声器 $BP$ 两端直接 并联一颗 104 瓷片电容。这能充当简易低通滤波器，将刺耳的方波削弱为柔和的三角波/类正弦波，使音色听起来更具八音盒般的清脆机械感。
